EPT6000電氣轉換器

產品概述

    EPT6000電/氣轉換器（以下簡稱轉換器）是一種新型結構的電/氣轉換單元，它可將不同輸入電流信號轉換成對應輸出啟動信號。該轉換器內部有一個有雙線圈和雙磁鋼組成的力平衡裝置與一個氣動功率放大器，采用高精度線性集成電路，可以得到高精度高速度和高輸出功率的氣動信號到各種氣動執行機構，大大提高系統的控制精度、反應速度和可靠性，小處理工作位置變化對輸出的影響。該轉換器除作為電動儀表與氣動調節閥之間的轉換單元外，還可以與氣動閥門定位器配套使用，實現電/氣閥門定位器的功能。

產品 特點

• EPT6000電/氣轉換器是直動式儀表，可以得到高功率的啟動輸出信號；

• 可靠性高，結構簡單，外形小，重量輕；

• 采用高精度線性集成電路，具有靈敏度高，動作速度快，高等精度性能（特別適用于輸出回路）；

• 帶有零位，跨度調整裝置，調校維護方便；

• 恒節流孔機構安裝在儀表外殼上，方便疏解通孔，保持工作氣暢通無阻；

• 供氣范圍寬，適應各種不同場合使用；

• 耗氣量��；

• 設有專門排氣口；

• 能任意角度安裝，經調校后的電/氣轉換器，工作安裝角度位置與調校角度位置不相合時，各種技術性能不變；

• 防護等級為IP65，可露天安裝，能防風、防雨；

• 防爆性能：

           本安型防爆標志EXiaIICT6，必須配關聯設備。

           隔爆型防爆標志ExdIIBT6。

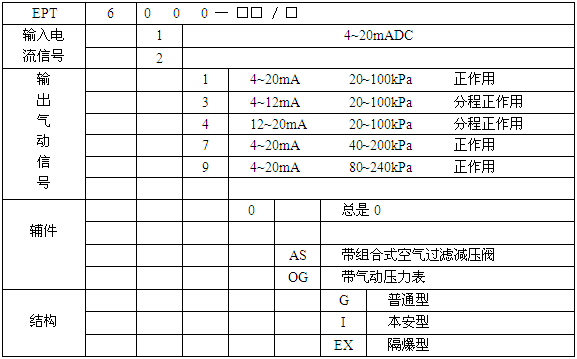

產品型號規格

    技術參數 例EPT6110---AS--OG/I表示該轉換器為EPT6000電/氣轉換器，輸入信號4--20mADC，輸出信號20—100kPa，帶組合式空氣過濾減壓閥及輸出壓力表，本安型。

產品技術參數

• 氣源壓力范圍：

           最小值：140kpa；最大值：340kpa

• 氣源壓力對輸出的影響值≤跨度±0.3%/10kpa(在中范圍時)

• 線性度：≤跨度的±0.5% (輸出氣壓40-200kpa,80-240kpa,線性度≤ 跨度的±1%)

• 重復性：＜跨度的0.5%

• 回差：＜跨度的0.4%

• 回路負荷：4.5VDC，20mA時225

• 最大輸出容量：在140kpa 氣源壓力時為8.7m3/h(標準狀態)

• 環境溫度：-40～60℃；濕度：＜90%

• 最大靜態耗氣量：

           空氣消耗量同輸出壓力成比例，在中范圍使用時最大耗氣量0.2m3/h(標準狀態)

• 連接尺寸：

           氣源連接口：M10X1                  電氣引線連接口：G1/2"

           輸出連接口：均為M10X1              放氣孔連接口：M10X1

           重量：1.6kg
