本山智能電氣閥門定位器EA91和EA90A的系統構成

    EA91A型和EA90A型電氣式閥門定位器是氣動調節閥專用的附屬裝置，與技術標準（IEC對應標準）修改版相對應的防爆鑒定合格品，為原產品EA91、EA90的改良品，他將安裝在氣動式調節閥上的調節器發出的電信號轉換成氣壓，以準確地控制閥門的開度。

EA91A通過耐壓防爆堅定地產品，可以在含氫元素的可燃性氣體環境下使用。

EA90A與安全柵配套，可用于本安防爆。

系統構成

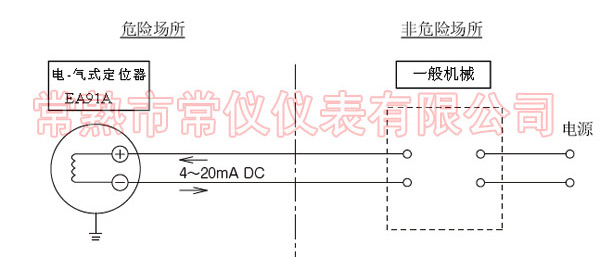

EA91A型電氣定位器（耐壓防爆結構）

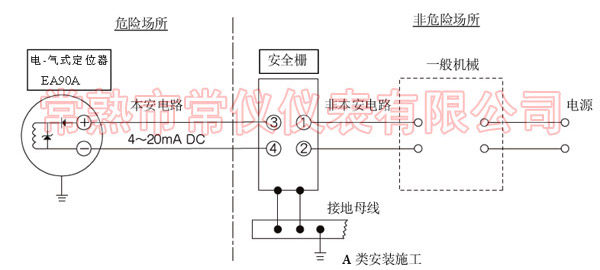

EA90A型電氣定位器（本安防爆結構）

與安全柵的組合

    如果要在電氣定位器EA90A上組裝并使用安全柵，所使用的安全柵本身必須是通過基于技術標準的型式鑒定（機械鑒定）的產品。

    電氣定位器EA90A的安全保持標準值和參數如下所示。請選用能夠滿足系統構成的組合條件的安全柵。

1、 全保持標準值

本安電路容許電壓：30V

本安電路容許電流：10mA

本安電路容許功率：0.75萬

2、 器分類及分組

分類：ia

分組：II C

3、 參數

內部電感：可忽略不計

內部電容：可忽略不計

    請不要把固定電壓電源連接到本安防爆結構的電氣定位器EA90A上，如果過大的電流流經定位器內部的話，可能會損壞二極管。
