YT-2700R的安裝 韓國原裝進口YT-2700智能定位器 YT-2700L使用在直行程（直線運動形）閥門。彈簧反饋型隔膜式執行機構或活塞式執行機構的直通閥，閘閥等執行機構推桿上下直線運動的閥門。

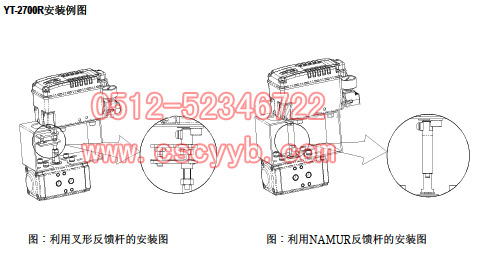

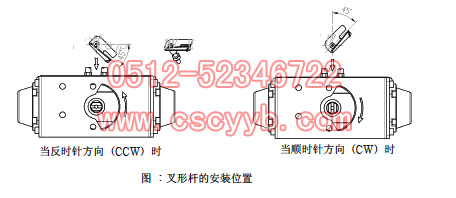

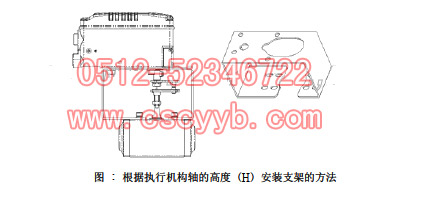

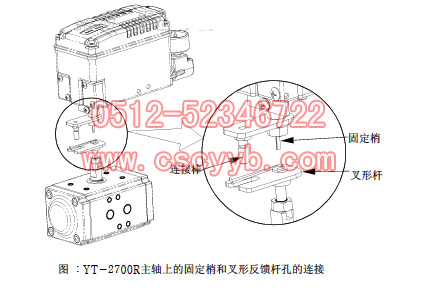

YT-2700R使用在角行程（回轉型）閥門。使用在球閥，蝶閥等執行機構軸90度回轉的閥門。  YT-2700R只提供執行機構軸高H=20mm為準的支架，如果軸高H 是30mm或50mm那么用戶要根據具體尺寸自己做支架。  1．用六角頭螺栓把支架連接到執行機構的支架上。連接在執行機構的支架上的孔徑是6mm，請選用適當?shù)穆萁z。而且為了防止螺絲被振動等因素發生松懈，請使用彈簧墊圈或其它方法安裝。支架的安裝方向根據使用條件不同，但一般建議按下圖方向，即按執行機構配管和YT-2700R配管方向一致的方向安裝。 2．把執行機構軸的回轉位置對準起始位置，即開度的0%位置。當執行機構是利用彈簧的單作用氣缸時，如果不輸入氣源壓力，則氣缸軸始終返回到起始點，因此很容易確認。 3．確認執行機構軸的回轉方向后，設定為起始點后，如圖安裝叉形桿。請注意順時針和反時針旋轉時起始點的位置。叉形桿的安裝角度得跟水平軸成45度。NAMUR桿時沒有關系。  4．設定好叉形桿后，順時針方向擰緊叉形桿下面的固定螺絲。如下圖使反饋桿上方和支架上方的距離在6~11mm范圍內即可。 5．把YT-2700R安裝在支架上。YT-2700R放置在支架上方時，YT-2700R的主軸下面的固定梢對準叉形桿上方的中心孔內，同時把主軸反饋桿上的連接棒插入到叉形桿的插槽。這是為了讓YT-2700R的主軸和氣缸軸的中心一致，如果中心沒有對準，那么YT-2700R的主軸上產生負荷力，影響產品的內構成，因此請正確對準中心。  6．用六角螺栓和墊圈固定YT-2700R和支架。固定螺栓時請不要依次完全擰緊螺栓，要把4個螺栓擰到一定程度后，確認YT-2700R的位置是否正確后，在擰緊4個螺栓。 |
